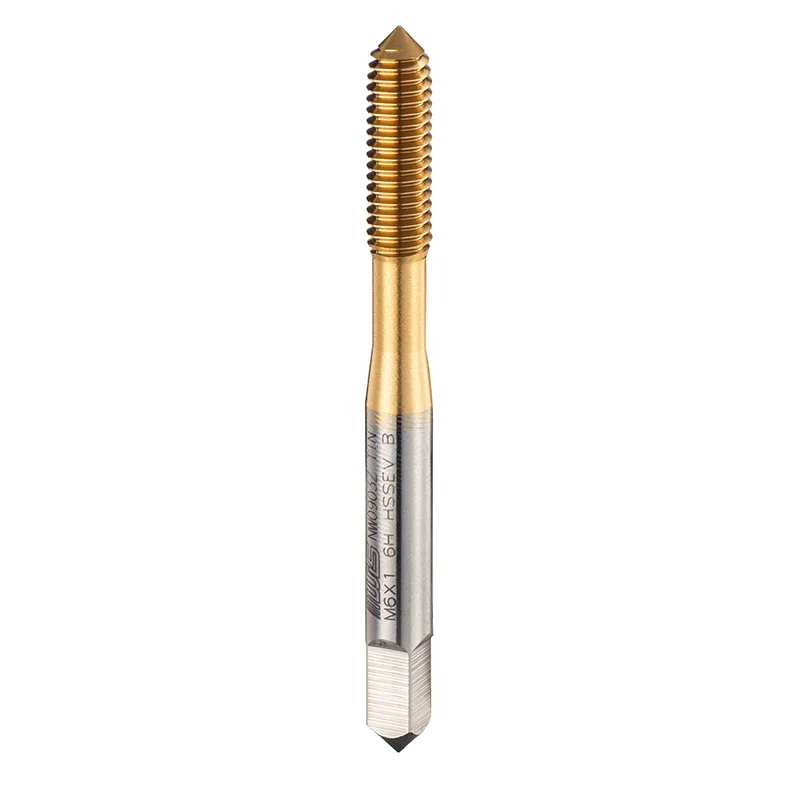

JIS Genişletilmiş Haddeleme Muslukları

Wilson JIS Uzatılmış Haddeleme Kılavuzları, üç temel avantajıyla (genişletilmiş yapı, yüksek sertlik ve talaşsız soğuk ekstrüzyon işlemi) derin delik ve ulaşılması zor diş işleme için en uygun çözümdür. Güvenilir bir tedarikçi ve üretici olarak Çin merkezli Wilson, katı fabrika üretim standartları ve sürekli teknolojik yenilikler yoluyla küresel müşterilere yüksek performanslı, yüksek güvenilirlikli diş işleme çözümleri sunarak imalat endüstrisinin derin delik işleme darboğazlarının üstesinden gelmesine ve ürün kalitesini ve üretim verimliliğini artırmasına yardımcı olur.

Temel Ürün Tasarımı

Derin deliklerin, kör deliklerin ve iş parçaları içindeki gizli alanların diş işlemesinde, standart kılavuzlar genellikle yetersiz uzunluk ve sertlik nedeniyle işleme alanına ulaşamaz veya işleme sırasında sallanma, yanlış hizalama ve kılavuz kırılması gibi sorunlar yaşanır. Wilson JIS Genişletilmiş Döner Kılavuzlar, yapısal olarak optimize edilmiş bir tasarımla bu sınırlamaları giderir.

1. Genişletilmiş Yapı Tasarımı

Daha uzun bir kesme kenarı ve sap kullanarak, iş parçasının derinliklerine kolayca nüfuz eder, standart kılavuzların kapatamadığı derin deliklere ve ulaşılması zor alanlara hassas bir şekilde ulaşır ve karmaşık koşullar altında diş işleme görevlerini tamamlar.

2. Yüksek Sertlikli Malzeme ve Süreç

Yüksek performanslı taban çeliği ve hassas ısıl işlem süreçlerini kullanan kılavuzlar, olağanüstü bükülme ve titreşim direncine sahiptir, uzun kullanma mesafeli işleme senaryolarında bile stabiliteyi korur, yalpalamayı ve deformasyonu önler.

3. Talaşsız Soğuk Ekstrüzyon Şekillendirme Prosesi

Geleneksel kesme yöntemlerini terk eden kılavuzlar, soğuk ekstrüzyon yoluyla dişler oluşturarak işleme prosesi sırasında talaş oluşumunu ortadan kaldırır. Bu, temel olarak talaş tıkanması nedeniyle kılavuz kırılması riskini ortadan kaldırırken aynı zamanda diş mukavemetini ve yüzey kalitesini artırır.

Temel Performans Avantajları

1. Üstün Boyutsal Doğruluk, Sıkı Diş Kalitesi Kontrolü

Ürünün sertliği ve hassas taşlama teknolojisi bir araya gelerek mikron düzeyinde boyutsal doğruluk kontrolü sağlar. İşleme sırasında takım yalpalaması etkili bir şekilde bastırılır, derin delik dişlerinin biçim ve konum toleransları ve boyutsal tutarlılığı sıkı bir şekilde sağlanır, yanlış hizalanmış dişler, düzensiz dişler ve boyutsal sapmalar gibi sorunlar önlenir. Bu, her iş parçacığının JIS standartlarını ve üst düzey montaj gereksinimlerini karşılamasını sağlar.

2. Zorlu Çalışma Koşullarına Uyarlanabilen Yüksek İşleme Güvenilirliği

Stabil soğuk ekstrüzyon işlemi, derin delik işleme sırasında takımın kırılma riskini önemli ölçüde azaltır, delik açıklığından tabana kadar tekdüze, yüksek mukavemetli ve yüksek yüzey kalitesine sahip yüksek kaliteli dişler oluşturur. İster yüksek sertlikte çelik, paslanmaz çelik veya işlenmesi zor diğer malzemeler, ister büyük uzunluk-çap oranlarına sahip derin delikler ve kör delikler olsun, otomotiv parçalarının, hidrolik ekipmanların, hassas makinelerin ve diğer alanların yüksek standartlı montaj gereksinimlerini mükemmel şekilde karşılayan yüksek kaliteli dişler üretebilir.

Gerçek Dünya Uygulama Örneği

Vaka: Otomotiv Şanzımanları için Derin Delik Diş İşleme

Tanınmış bir otomotiv parçaları fabrikasının şanzıman mahfazasında derin delikler (80 mm derinlik, M8 diş, 40Cr malzeme) işlemesi gerekiyordu. Daha önce, standart kılavuzların kullanılması yalnızca %82'lik bir geçiş oranıyla sık sık kılavuz kırılmasına ve yetersiz diş bitirme işlemine neden oluyordu.

Wilson JIS Genişletilmiş Haddeleme Musluklarını benimsedikten sonra:

- Uzatılmış sap, 80 mm derinliğindeki deliğin tabanına kolayca ulaşarak kör noktaları ortadan kaldırır;

- Talaşsız süreç talaş tıkanmasını ortadan kaldırır ve işleme sırasında kılavuz kırılması yaşanmaz;

- Diş mukavemeti %30 arttı, yüzey kalitesi Ra0,8'e ulaştı ve geçiş oranı %99,5'e yükseldi;

- Tek kılavuz ömrü 2 kat arttı ve genel işleme maliyetleri %25 azaldı.

Wilson JIS Genişletilmiş Haddeleme Kılavuzları Parametresi (Şartname)

SSS

S1: Wilson JIS Genişletilmiş Döner Kılavuzlar ile sıradan kesme kılavuzları arasındaki temel fark nedir?

Cevap 1: Temel fark, işleme prensibi ve performansında yatmaktadır. Sıradan kesme kılavuzları, metali keserek, tıkanmaya, kırılmaya ve düşük diş mukavemetine yatkın talaşlar üreterek dişler oluşturur. Wilson JIS Uzatılmış Haddeleme Kılavuzları ise talaşsız soğuk ekstrüzyonla oluşturularak metalin plastik olarak akarak diş oluşturmasına olanak tanır. Bu işlem talaş oluşturmaz, iplik mukavemetini yaklaşık %30 artırır ve daha pürüzsüz bir yüzey elde edilmesini sağlar. Genişletilmiş, yüksek sertlikteki tasarım aynı zamanda sıradan kesme kılavuzlarının uzun kullanma mesafeleri ve derin delikler için üstesinden gelemeyeceği bir görev olan derin delik işleme için de uygundur.

S2: Bu ürün hangi malzemeleri ve iplik özelliklerini destekliyor?

Cevap2: Düşük karbonlu çelik, orta karbonlu çelik, alaşımlı çelik, paslanmaz çelik (304/316), alüminyum alaşımları ve iyi plastisiteye sahip diğer metaller dahil olmak üzere çok çeşitli malzemeleri destekler. Sertliği ≤40HRC olan iş parçalarını işleyebilir. Diş spesifikasyonları yaygın olarak kullanılan M3-M16 metriğini kapsar ve özel spesifikasyonlar müşteri ihtiyaçlarına göre özelleştirilebilir. Çeşitli endüstrilerin derin delik diş işleme gereksinimlerini karşılamak için JIS standartlarına sıkı sıkıya bağlıdır.
