Ekstrüzyon muslukları ve somun muslukları arasındaki fark.

Musluklara kısa bir giriş

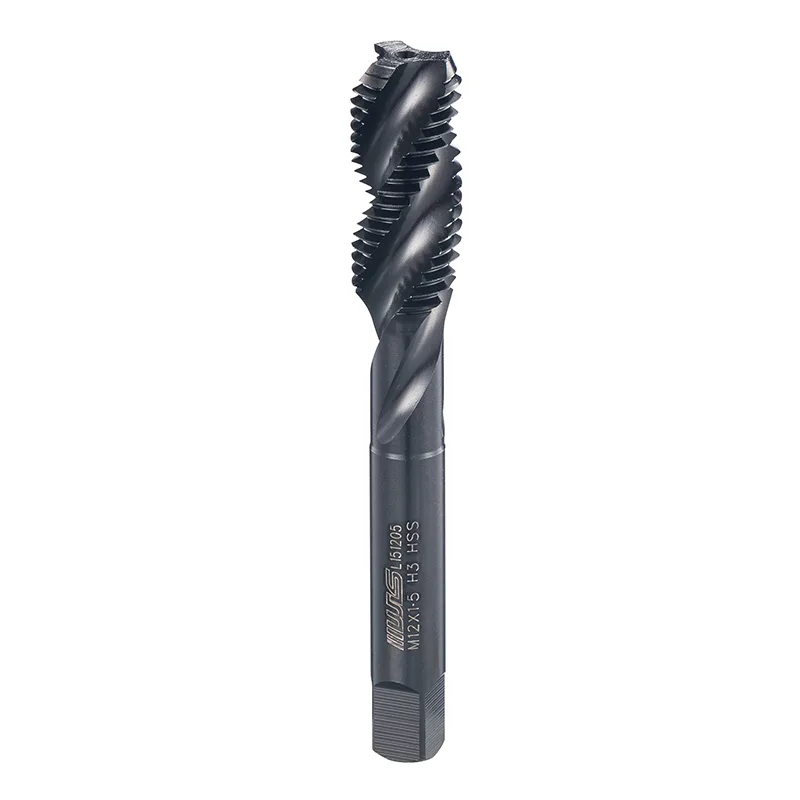

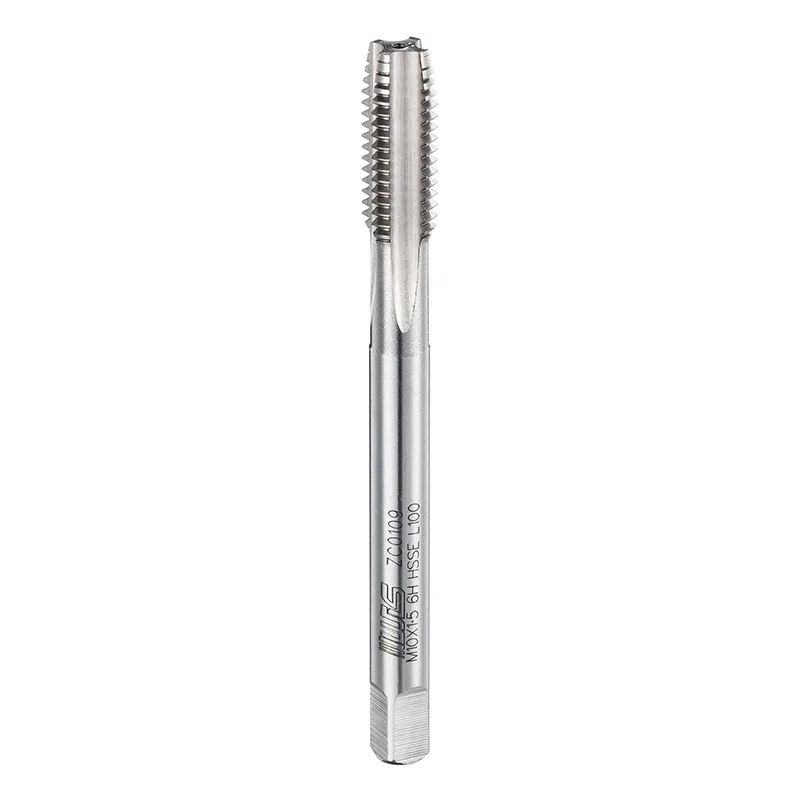

Eksenel yön boyunca oluklara sahip, iç dişlerin işlenmesi için bir kesme aleti. Olarak da bilinirSpiral Flüt Musluklar. Kılavuzlar şekillerine göre düz yivli kılavuzlar, helisel yivli kılavuzlar ve uçlu kılavuzlar (uç kılavuzlar) olarak sınıflandırılır. Düz yivli kılavuzların işlenmesi kolaydır, ancak biraz daha düşük hassasiyete ve daha yüksek çıktıya sahiptirler. Genellikle sıradan torna tezgahlarında, delme makinelerinde ve kılavuz çekme makinelerinde diş işlemek için kullanılır ve kesme hızı nispeten yavaştır. Helisel oluk kılavuzları çoğunlukla CNC işleme merkezlerinde kör deliklerin açılması için kullanılır. Hızlı işlem hızı, yüksek hassasiyet, iyi talaş kaldırma ve iyi merkezleme özelliklerine sahiptirler.

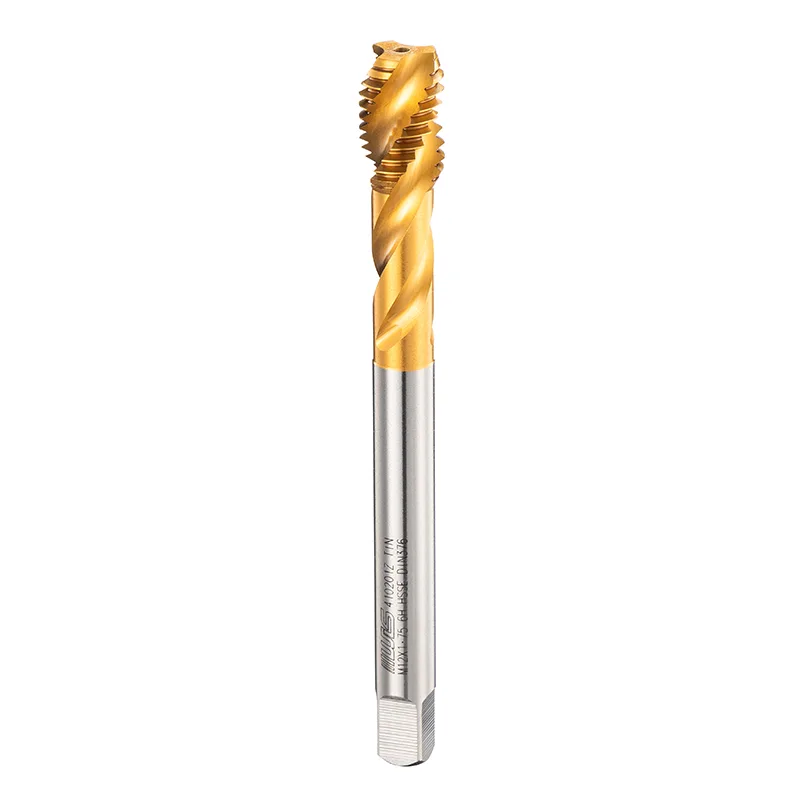

Vida ucu kılavuzunun ön kısmında açık deliklerin işlenmesi için kullanılan bir oluk bulunur. Alet fabrikaları tarafından sağlanan kılavuzların çoğu, kaplanmamış kılavuzlara kıyasla önemli ölçüde geliştirilmiş hizmet ömrüne ve kesme performansına sahip olan kaplamalı kılavuzlardır. Eşit olmayan çaplı tasarıma sahip kılavuzların kesme yükü dağılımı makuldür ve işleme kalitesi yüksektir, ancak üretim maliyeti de yüksektir. Trapez dişli kılavuzlar genellikle eşit olmayan çaplı tasarımı benimser.

İkisi arasındaki fark

The haddeleme musluğuyüksek kaliteli yüksek hız çeliğinden yapılmıştır ve yağlama oluklarıyla prefabrik olarak üretilmiştir ve özel amaçlar için TIN kaplamalıdır. Musluğun kuyruğundaki kare şaft, kılavuz çekme için gereken torkun iletilmesi için optimize edilmiş bir tasarımdır.

Geleneksel somun kılavuzlarıyla işlenen ipliklerle karşılaştırıldığında, ekstrüzyon kılavuzlarıyla işlenen iplikler son derece yüksek mukavemete sahiptir. Malzemenin parçacık yapısını keserek iplik oluşturmaz. Bunun yerine, musluğun özel geometrik yapısı nedeniyle malzeme sıkıştırılarak iplikler oluşturacak şekilde yeniden dağıtılır. Bu ekstrüzyon kalıplama işlemi metalin doğal lif yönüne zarar vermemekle kalmaz, tam tersine metal malzemeyi daha kompakt ve sağlam hale getirir. Bu nedenle, ekstrüzyon kılavuzlarıyla işlenen iplikler, nispeten büyük çekme kuvvetlerine ve torklara dayanabilecek mekanik özelliklere sahiptir.

Ekstrüzyon muslukları, sıcakta eriyen matkap uçları ile delme sonrasında dişlerin işlenmesi için ideal musluklardır. Sıcakta eriyen delmeyle oluşturulan burç, burcun alt ucundaki ince duvarlı kısımda bile dişler oluşturmak için ekstrüzyon musluğu tarafından ekstrüde edilebilir ve yeniden dağıtılabilir, böylece dişlerin mukavemeti etkili bir şekilde sağlanır.
